Mode numérique à identifier


Poster un nouveau sujet   Répondre au sujet    A.R.M.L. F5KLP Index du Forum -> Bienvenue sur le forum de l'ARML -> Discussions libres
Sujet précédent :: Sujet suivant
Auteur Message
F4HQD


Hors ligne

Inscrit le: 02 Mai 2016
Messages: 6
Localisation: Angers - IN97rl

MessagePosté le: Sam 10 Sep - 21:08 (2016)    Sujet du message: Mode numérique à identifier Répondre en citant

73 !

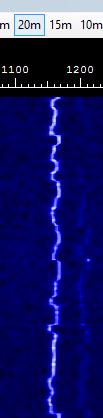

Qui pourrait m'aider à identifier le mode numérique dont j'ai joint une image tirée à partir de DM 780 (Ham Radio Deluxe) ?

Yves - F4HQD


_______________________
73 QRO
Yves
Revenir en haut
Publicité






MessagePosté le: Sam 10 Sep - 21:08 (2016)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
F6DJE


Hors ligne

Inscrit le: 06 Mai 2016
Messages: 9

MessagePosté le: Dim 11 Sep - 18:37 (2016)    Sujet du message: Mode numérique à identifier Répondre en citant

Peut être JT65. Sur la bande 14 MHz, sur la fréquence de 14.070MHz on trouve ce type de signal décodable avec des logiciels comme "JT65", "Multipsk" ...
Bonne écoute.
Revenir en haut
F4HQD


Hors ligne

Inscrit le: 02 Mai 2016
Messages: 6
Localisation: Angers - IN97rl

MessagePosté le: Dim 11 Sep - 19:29 (2016)    Sujet du message: Mode numérique à identifier Répondre en citant

Merci Jean-Marie, F6DJE, d'avoir répondu à ma question mais ...

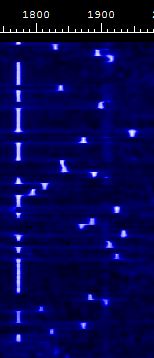

voici l'allure du JT65.

73 QRO, Yves


_______________________
73 QRO
Yves
Revenir en haut
F6DJE


Hors ligne

Inscrit le: 06 Mai 2016
Messages: 9

MessagePosté le: Mer 14 Sep - 21:01 (2016)    Sujet du message: Mode numérique à identifier Répondre en citant

Voici un site internet pour identifier des modulations:

http://www.w1hkj.com/FldigiHelp-3.21/Modes/

73 de F6DJE
Revenir en haut
F6DJE


Hors ligne

Inscrit le: 06 Mai 2016
Messages: 9

MessagePosté le: Jeu 15 Sep - 16:27 (2016)    Sujet du message: Mode numérique à identifier Répondre en citant

Voici un autre lien avec beaucoup de modulations et leurs spectres:

http://www.sigidwiki.com/wiki/Signal_Identification_Guide

73 F6DJE
Revenir en haut
F4HQD


Hors ligne

Inscrit le: 02 Mai 2016
Messages: 6
Localisation: Angers - IN97rl

MessagePosté le: Ven 16 Sep - 16:31 (2016)    Sujet du message: Mode numérique à identifier Répondre en citant

73 QRO Jean_Marie F6DJE

Grand merci !
Grâce à ton 2ème lien (impressionnant), j'ai pu identifier le mode concerné à partir de sa bande passante de 20hz : il s'agit du JT9.
J'ai pu le confirmer en utilisant le logiciel WSJT-X avec lequel je viens de faire 2 QSO sur 20m avec 10W sur antenne long fil....
F4HQD Yves
_______________________
73 QRO
Yves
Revenir en haut
F6DJE


Hors ligne

Inscrit le: 06 Mai 2016
Messages: 9

MessagePosté le: Ven 16 Sep - 20:47 (2016)    Sujet du message: Mode numérique à identifier Répondre en citant

Super pour les QSOs 14 MHz avec 10W.
Pour compléter le sujet, quelle est la fréquence dans cette bande?
Je suppose que le PC génère la séquence de fréquences BF pour moduler, via l'entrée micro, le transceiver BLU.

Bon trafic en QRP et 73.

F6DJE
Revenir en haut
F4HQD


Hors ligne

Inscrit le: 02 Mai 2016
Messages: 6
Localisation: Angers - IN97rl

MessagePosté le: Ven 16 Sep - 22:37 (2016)    Sujet du message: Mode numérique à identifier Répondre en citant

ok, pour l'adapation audio via prises micro et hp du PC.
 la fréquence sur 20m est 14,078 Mhz
Cordialement,
_______________________
73 QRO
Yves
Revenir en haut
