wspr


Poster un nouveau sujet   Répondre au sujet    A.R.M.L. F5KLP Index du Forum -> Bienvenue sur le forum de l'ARML -> Informatique -> Logiciels
Sujet précédent :: Sujet suivant
Auteur Message
Lebreton


Hors ligne

Inscrit le: 01 Oct 2016
Messages: 32
Localisation: Challain la potherie

MessagePosté le: Mar 9 Mai - 14:12 (2017)    Sujet du message: wspr Répondre en citant

Bonjour à tous,
Je viens d'installer wspr
http://www.physics.princeton.edu/pulsar/K1JT/

Ce logiciel envoie de courtes trames et en retour affiche les reports automatiques des stations à l'écoute

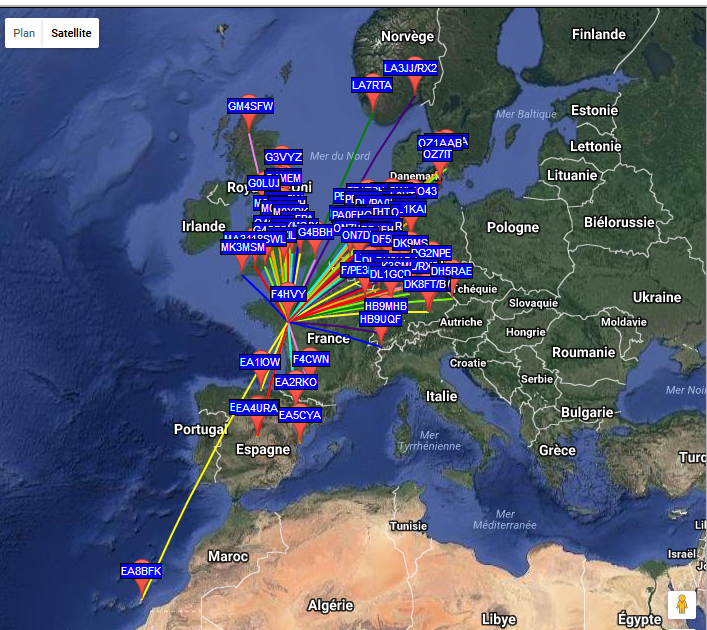

Sur http://wsprnet.org/drupal/wsprnet/map on peut voir sa connexion
Il suffit d'afficher la bande utilisée et son indicatif



Installation très simple et très utile pour vérifier son installation.
Cela ne fonctionne que pour les stations utilisant ce système mais c'est une bonne indication

73
_______________________
Philippe
Revenir en haut
Publicité






MessagePosté le: Mar 9 Mai - 14:12 (2017)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Lebreton


Hors ligne

Inscrit le: 01 Oct 2016
Messages: 32
Localisation: Challain la potherie

MessagePosté le: Mar 9 Mai - 14:17 (2017)    Sujet du message: wspr Répondre en citant

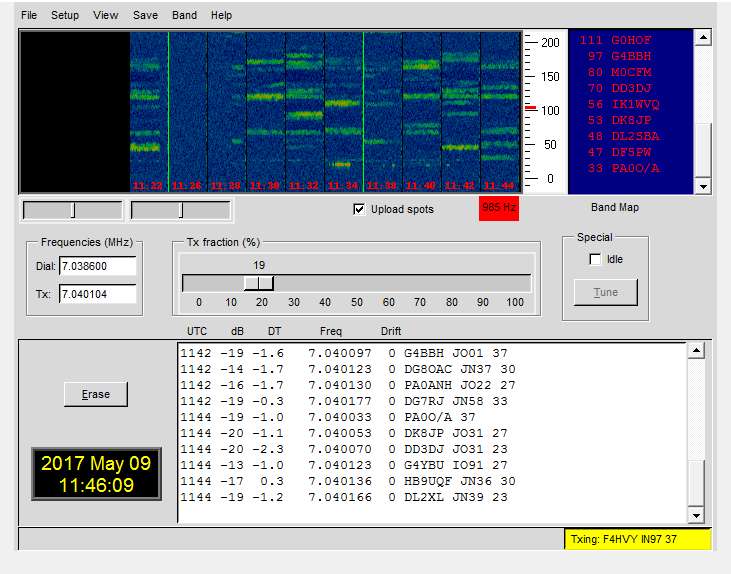

On reçoit l'heure , la fréquence reçue , l'indicatif , la localisation ,
Le drift:
La dérive mesurée du signal transmis vu par le récepteur, en Hz / minute. Principalement utilisé pour rendre la station émettrice consciente de la dérive systématique de l'émetteur. Les valeurs typiques sont de -3 à 3.

73
_______________________
Philippe
Revenir en haut
Lebreton


Hors ligne

Inscrit le: 01 Oct 2016
Messages: 32
Localisation: Challain la potherie

MessagePosté le: Mar 9 Mai - 14:51 (2017)    Sujet du message: wspr Répondre en citant



le 9/5/17  13H45 utc
_______________________
Philippe
Revenir en haut
Lebreton


Hors ligne

Inscrit le: 01 Oct 2016
Messages: 32
Localisation: Challain la potherie

MessagePosté le: Mar 9 Mai - 16:11 (2017)    Sujet du message: wspr Répondre en citant

Précision importante le "RX noise" en bas à gauche doit être à 0 db  (réglez la sortie audio du TX)
_______________________
Philippe
Revenir en haut
Lebreton


Hors ligne

Inscrit le: 01 Oct 2016
Messages: 32
Localisation: Challain la potherie

MessagePosté le: Mer 10 Mai - 09:10 (2017)    Sujet du message: wspr Répondre en citant

WSPR

C'est un mode fonctionnement novateur dans les transmissions numériques. Il permet, avec de faible puissance de quelques micro watts jusqu'à quelques watts, de réaliser des liaisons radio dans le domaine radio amateur.
Le fait de pouvoir fonctionner en mode balise permettra de tester la propagation et la qualité des antennes Le programme permettant de gérer ce mode digital est WSPR

Ce n'est pas un mode QSO mais c'est plutôt un mode balise qui permet de faire différents type d'essais

Propagation
Test antenne
Comparaison de station



Le mode est du type un 4FSK.

Les fréquences sont séparées de 1.4648 Hz et la vitesse de 1.4648 bauds

Il faut 110.6 Secondes pour transmettre l'indicatif le locator et la puissance (en db).

Exemple de message F6ECI JN05 37

Ce mode utilise un code correcteur (FEC) de longueur K= 32 et un taux de 1/2 ( le débit net est deux fois plus faible que le débit brut).
Chaque transmission commence 1 seconde après le début du slot. Chaque slot commence aux minutes paires et dure 2 minutes

· Indicatif F6ECI

· Locator JN05

· Puissance 37 dBm 5W

Le slot de transmission ou réception dure 120 s et est synchronisé avec l'heure.

L'erreur maximum autorisée pour l'heure est de 2 secondes

Le rapport signal/bruit minimum détectable est de -28 dB annoncé et mesuré près de -29 dB dans une bande passante de 2500 Hz

La bande passante minimum nécessaire pour recevoir les stations est de 200 Hz Chaque station occupant une bande passante de 6 Hz environ

Le rapport temps émission sur temps réception est réglage de 0 % réception uniquement à 100 % La valeur préconisée est de 20% qui sera une valeur moyenne.

Un tirage aléatoire permet de ne pas être synchrone avec d'autres stations. La valeur moyenne étant celle que vous aurez indiquée.

Le site de gestion des données sous forme de carte ou de donnée est sur le site WSPRnet .

Il vous permet de voir les liaisons globale ou particulière suivant les filtres que vous aurez cochés. Toutes les liaisons (skip) sont disponibles sur le site et permettent de réaliser des statistiques de liaison.



LOGICIEL

Le premier logiciel crée par K1JT est WSPR permet la réception et l’émission

Les différentes fonctions intégrées dans le logiciel sont:

Gestion de la commande du transceiver fréquence et commande émission réception (via CAT)
Gestion des périodes d'émission/réception de façon aléatoire
Envoie sur le site WSPRnet les Stations reçues avec les paramètres fréquences, Dérive et synchronisation temporel
Gestion automatiques des bandes HAM et coordinations des sauts au niveau temporel entre les stations utilisant ce mode
Possibilité de compenser les dérives des transceivers
Les fréquences de fonctionnement sont intégrées
Possibilité d'utiliser le VOX pour la commande émission réception dans ce cas l'opérateur doit afficher la fréquence sur le transceiver celle proposée par le logiciel sur la bande considérée

Afin d'utiliser au mieux maitriser le temps. L’erreur de temps doit être inférieure à 2 secondes La dérive des PC ne maitrisant pas toujours de façon correcte la synchronisation, il est conseillé d'utiliser un logiciel gratuit qui permet une synchronisation temporel du PC dans ce cas < 100 mS : Dimension 4

73 à tous
_______________________
Philippe
Revenir en haut
Lebreton


Hors ligne

Inscrit le: 01 Oct 2016
Messages: 32
Localisation: Challain la potherie

MessagePosté le: Mer 10 Mai - 09:41 (2017)    Sujet du message: wspr Répondre en citant

Dernière nouvelle: WSPR est disponible sur AppleStore et GooglePlay
vous pourrez ainsi voir vos skip sur votre smartphone préféré!
Dans setting vous tapez votre indicatif , vous choisissez la bande de fréquence
Vous lancez l'application et hors du QRA vous scrutez la propagation....
_______________________
Philippe
Revenir en haut
F4HPG


Hors ligne

Inscrit le: 01 Nov 2015
Messages: 14
Localisation: IN97RP

MessagePosté le: Jeu 11 Mai - 17:24 (2017)    Sujet du message: wspr Répondre en citant

merci pour le partage
73's
_______________________
F4HPG Philippe
